магнитный компас кф1



Предназначен для измерения, отображения, трансляции магнитного курса, а также отображения и трансляции истинного курса корабля (судна) в качестве дополнительного, резервного и аварийного курсоуказателя в составе навигационного комплекса и автономно

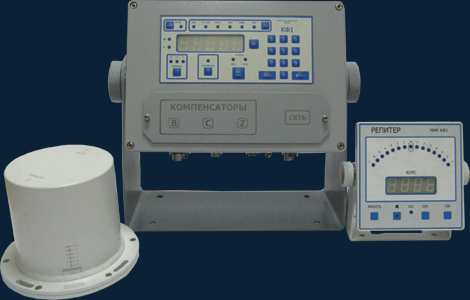

Состав:
  • Центральный прибор в составе:
    - Центральный пульт управления
    - Блок чувствительного элемента
  • Компенсатор электромагнитной девиации
  • Компенсатор четвертной девиации
  • Репитеры
  • Источник резервного питания


Технические характеристики:

центральный прибор

Центральный пульт управления

Предназначен для выработки информации о магнитном (истинном) курсе корабля (судна) и выдачи информации внешним потребителям

  • напряжение питания, В .................................................... 220
  • мощность потребления, Вт .................................................10
  • время работы в автономном режиме, ч ........................ 24
  • габаритные размеры, мм ............................... 377х198х350
  • масса, кг ................................................................................14,5

Блок чувствительного элемента

Предназначен для измерения компонентов магнитного поля, углов крена и дифферента, передачи их в центральный пульт управления для рассчета курса. Коррекции полукруговой и электромагнитной девиации

  • габаритные размеры, мм ................................... Ø 200х168
  • масса, кг ..................................................................................2,1


Компенсатор электромагнитной девиации

Предназначен для компенсации электромагнитной девиации, вызываемой электромагнитным полем от обмоток размагничивающего устройства корабля

  • габаритные размеры, мм ............................... 312х235х358
  • масса, кг .................................................................................. 8,6


Компенсатор четвертной девиации

Предназначен для дополнительной компенсации четвертной девиации

  • габаритные размеры, мм .................................. 186х217х65
  • масса, кг .................................................................................. 2,2


репитер

Обеспечивает отображение магнитного (истинного) курса, индикацию величины отклонения от заданного (фиксированного) курса

  • напряжение питания, В .......................................................12
  • мощность потребления, Вт. ...................................................1
  • габаритные размеры, мм ................................ 165х117х197
  • масса, кг ...................................................................................1,9


Источник резервного питания

Предназначен для аварийного питания при отключении бортовой сети

  • габаритные размеры, мм ............................... 266х187х396
  • масса, кг ............................................................................... 15,7

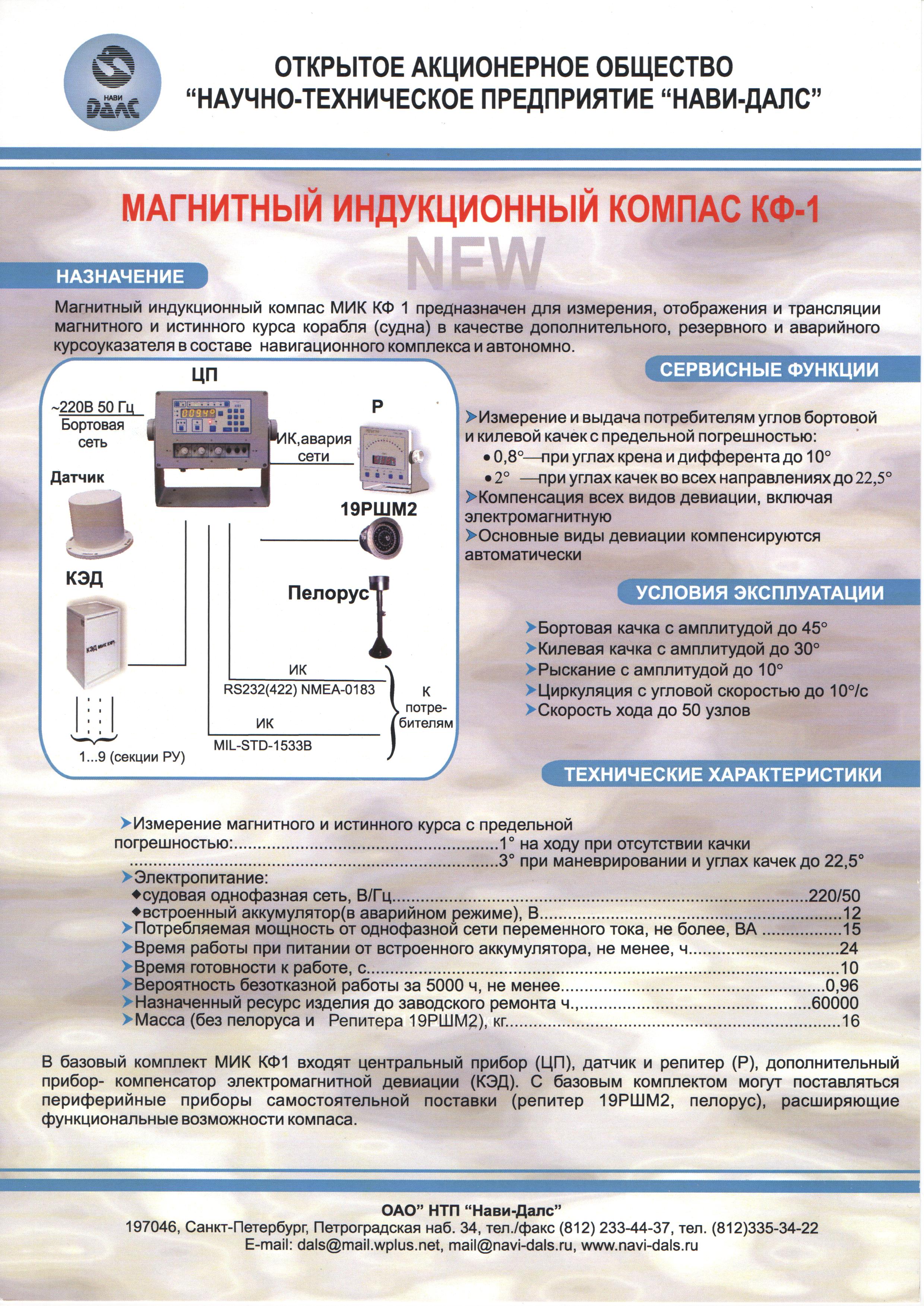

>> скачать рекламный буклет[1.52 mb]
